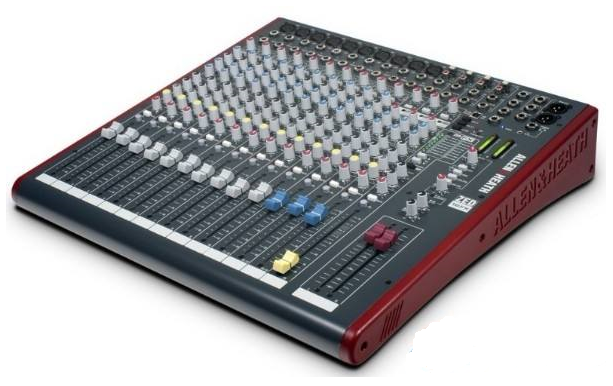

特點：
● 6路麥克風/線路輸入/16路麥克風/線路輸入
● DuoPre 麥克風前級放大器
● 反應靈敏的3段均衡器，MusiQ中頻掃頻功能
● 4路立體聲線路信號輸入帶增益的2段均衡器
● 4路輔助發(fā)送
● 可選配機架安裝配件，占11U空間(僅ZED14)
● 100mm推子
● 可選雙信號源輸入
技術參數(shù)
輸入
單聲道(XLR)輸入+6到-63dBu測試(+17dBu)
單聲道線路輸入(插座)+10至-26dBu(+30dBu)
外接口(TRS插座)0dBu測試+21dBu
立體聲輸入(插座)0dBu測試(控制=關到+10dB)
立體聲輸入(耳機插座)0dBu測試(控制=關到+10dB)
輸出
L,R&單聲道輸出(L&R,XLR,單聲道插座) 0dBu測試 +21dBu
輔助輸出(插座) 0dBu測試 +21dBu
高音輸出(耳機插座) 0dBu測試 +21dBu
錄音輸出(耳機插座) 0dBu測試 +21dBu
頻率響應
麥克風輸入至混音L/R輸出,30dB增益+0.5/-1dB 20Hz-20kHz
線路輸入至混音L/R輸出,0dB增益+0.5/-1dB 10Hz-30kHz
立體聲輸入至混音L/R輸出,+0.5/-1dB 10Hz-30kHz
總協(xié)波失真+n
麥克風輸入至混音L/R輸出,0dB增益1kHz +10dBu輸出0.004%
麥克風輸入至混音L/R輸出,30dB增益1kHz 0.014%
麥克風輸入至混音L/R輸出,0dB增益1kHz 0.005%
麥克風輸入至混音L/R輸出,0dB增益1kHz 0.003%
動態(tài)余量
模擬凈空測試結果(0Vu)21dB
USB輸入&輸出凈空測試結果(0Vu)14dB
USB音頻編碼(編碼/譯碼)
USB音頻輸入/輸出USB1.1 Compliant 16bit
取樣率32,44.1,48kHz
噪音
話筒前置放大器@增益 150R輸入Z 22-22kHz-127dBu
混音LR輸出,L/R推子=0.22-22kHz -88dBu(ZED-14)
混音LR輸出,L/R推子=0.22-22kHz -84dBu(ZED-24)
∷
